Quadri Elettrici

Quadro ASC Serie APCA

Categoria: Funzione di distribuzione
Articolo precedente
Articolo successivo


Quadro ASC Serie APCA

Caratteristiche

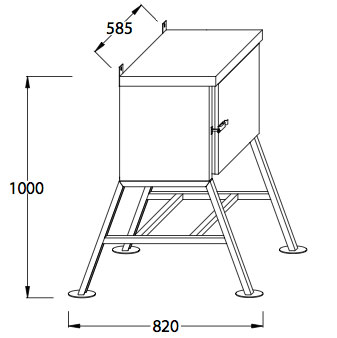

  • Armadio in lamiera di acciaio spessore 15/10 verniciata a forno con polveri poliesteri specifiche per uso esterno.
  • Cavalletto in lamiera d'acciaio 30/10 sagomata a “C” verniciato a forno con polveri poliesteri specifiche per uso esterno.
  • Portella apribile munita di chiusura a scatto lucchettabile.
  • Staffe perforate per il fissaggio a parete.
  • Armature in gomma butilica dura doppio isolamento, grado di protezione IP65.
  • Sportelli in policarbonato infrangibile trasparente con chiusura a molla per interruttori modulari.
  • Ingresso con Pressacavi IP68, Morsettiere modulari interne.
  • Distribuzione con Prese CEE P17 IP67.
  • Costruzione a Norme EN 61439-1 (CEI 17-113); EN61439-4 (CEI 17-117)
serie APCA Interruttore generale Prese CEE P17 protette singolarmente da magnetotermico
  63A 32A 16A
Articolo Magnetotermico Differenziale 4P Idn 0,03A 3P+N+T
3P+N+T
3P+T
3P+T
3P+N+T
3P+N+T
3P+T
3P+T
3P+N+T
3P+N+T
3P+T
3P+T
2P+T
2P+T
APCA63PS1 63A 1 1 2 3
APCA63PS2 63A 2 2 3
APCA63PS3 63A 1 1 6
APCA40PS1 40A 1 2 3
APCA40PS2 40A 1 2 3
APCA40PS3 40A 1 1 4

N.B. Ulteriori combinazioni realizzabili su richiesta; quadri disponibili anche in versione su tettoia da parete o su tettoia con cavalletto. Versione senza cavalletto togliere la “C” dal codice articolo.

Quadro ASC Serie APCA

ASC apparecchiature assiemate per cantiere conforme alle norme: EN 60439-4 CEI 17-13/4
