Quadri Elettrici

Quadro ASC Serie TWCA-2

Categoria: Funzione di distribuzione
Articolo precedente
Articolo successivo


Quadro ASC Serie TWCA-2

Caratteristiche

  • Tettoia in lamiera di acciaio spessore 3mm verniciata a forno con polveri poliesteri specifiche per uso esterno.

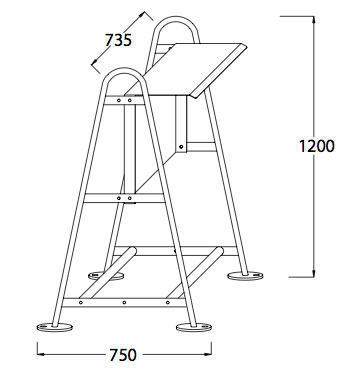

  • Cavalletto (dove richiesto) in tubolare d'acciaio diametro 32mm verniciato a forno con polveri poliesteri specifiche per uso esterno.
  • Anelli superiori per il sollevamento, fori posteriori per il fissaggio a parete, (versione da parete).
  • Armature in gomma butilica dura doppio isolamento, grado di protezione IP65.
  • Sportelli in policarbonato infrangibile trasparente con chiusura a molla per interruttori modulari.
  • Ingresso con Pressacavi IP68, Morsettiere modulari interne.
  • Distribuzione con Prese CEE P17 IP67.
  • Costruzione a Norme EN 61439-1 (CEI 17-113); EN61439-4 (CEI 17-117)
serie TWCA-2 Interruttore generale Prese CEE P17 protette singolarmente da magnetotermico
  63A 32A 16A
Articolo Magnetotermico Differenziale 4P Idn 0,03A 3P+N+T
3P+N+T
3P+T
3P+T
3P+N+T
3P+N+T
3P+T
3P+T
3P+N+T
3P+N+T
3P+T
3P+T
2P+T
2P+T
TWCA263PS1 4P 63A 1 1 3 3
TWCA263PS2 4P 63A 1 1 2 3
TWCA263PS3 4P 63A 1 1 2 3
TWCA263PS4 4P 63A 1 1 1 1 3
TWCA240PS1 4P 40A 1 3 3
TWCA240PS2 4P 40A 1 1 2 3
TWCA240PS3 4P 40A 1 2 4

N.B. Ulteriori combinazioni realizzabili su richiesta; quadri disponibili anche in versione in armadio da parete o in armadio con cavalletto. Versione senza cavalletto togliere la “C” dal codice articolo

Quadro ASC Serie TWCA-2

ASC apparecchiature assiemate per cantiere conforme alle norme: EN 60439-4 CEI 17-13/4
